汽車連接器

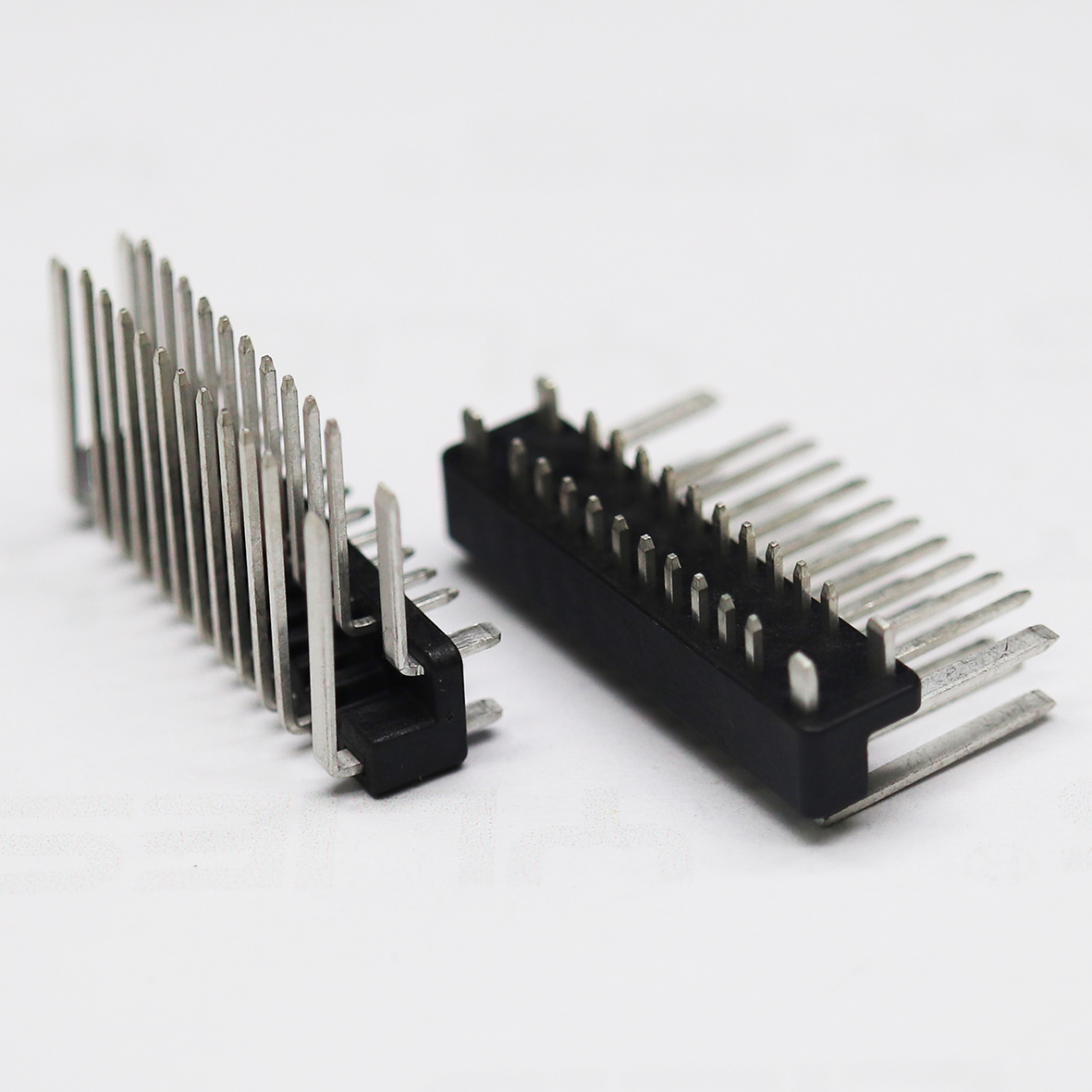

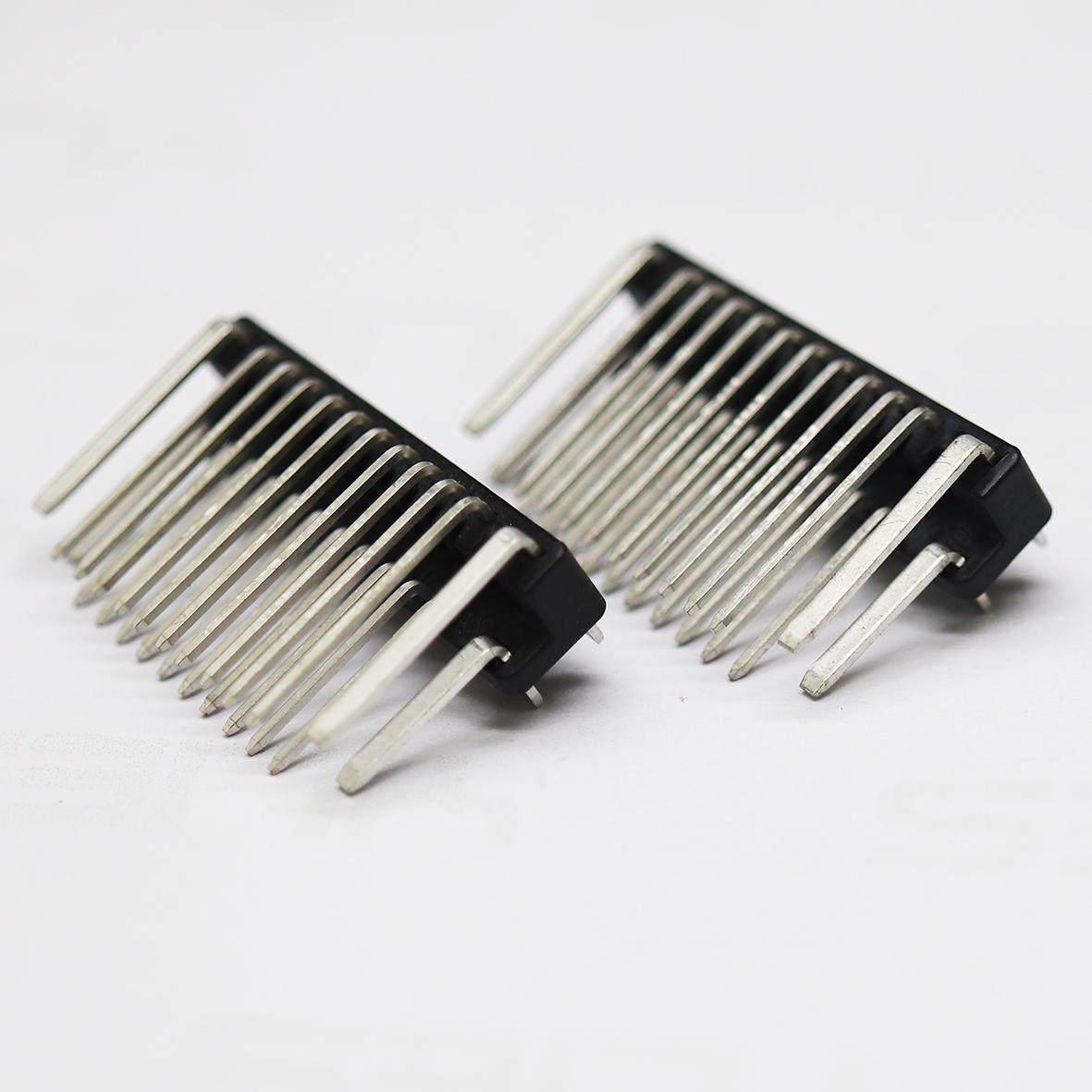

2.2mm 24P排針 扁針
PDF文檔下載
詳細介紹

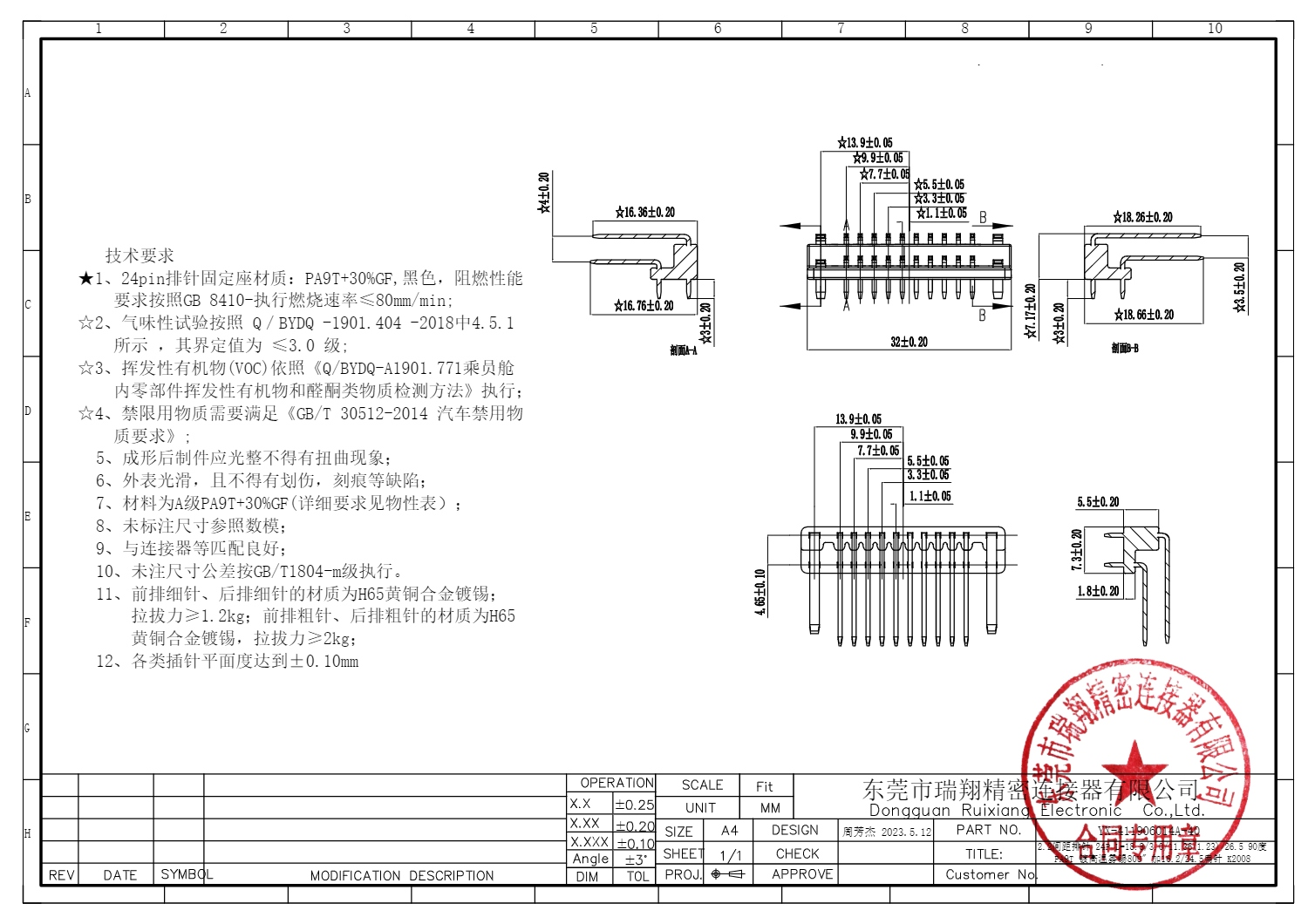

技術要求
★1、24pin排針固定座材質:PA9T+30%GF,黑色，阻燃性能
要求按照GB 8410-執行燃燒速率≤80mm/min;
☆2、氣味性試驗按照Q/BYDQ-1901.404-2018中4.5.1
所示 ，其界定值為≤3.0級;
☆3、揮發性有機物(VOC)依照《Q/BYDQ-A1901.771乘員艙
內零部件揮發性有機物和醛酮類物質檢測方法》執行;
☆4、禁限用物質需要滿足《GB/T 30512-2014汽車禁用物
質要求》;
5、成形后制件應光整不得有扭曲現象;
6、外表光滑，且不得有劃傷，刻痕等缺陷:
7、材料為A級PA9T+30%GF(詳細要求見物性表);
8、未標注尺寸參照數模:
9、與連接器等匹配良好:
10、未注尺寸公差按GB/T1804-m級執行。
11、前排細針、后排細針的材質為H65黃銅合金鍍錫;
拉拔力≥1.2kg;前排粗針、后排粗針的材質為H65
黃銅合金鍍錫，拉拔力≥2kg;
12、各類插針平面度達到±0.10mm
